RJ端子-禾聚成品與客戶圖紙誤差值

www.diyfree.cn

RJ端子，是端子類中一種最常見的端子型號，主要的用處是網線和電話線接頭，也就是我們常說的水晶接頭。RJ端子具有良好的固定性和防脫性能穩定的長期的保持信號傳輸。RJ端子從上個世紀八九十年代因電腦而在中國興起，到今天，隨著光纖推廣而出現的光纖接頭開始搶占市場，但是RJ端子的市場需求依舊非常大，根據經濟學家預估2016年市場規?？蛇_(dá)60億元以上，可謂份額巨大。

在RJ端子的接觸金屬片就是禾聚精密沖壓的拿手電子元件沖壓件產品。根據RJ端子母接頭金屬沖壓件性質，其材質需要具備有彈性特征，因此大多是使用C5191，也就是沖壓行業中常見的磷銅，別稱也叫磷青銅。

常見用途是作用在電子元件接頭的沖壓件上，開關、接口等。

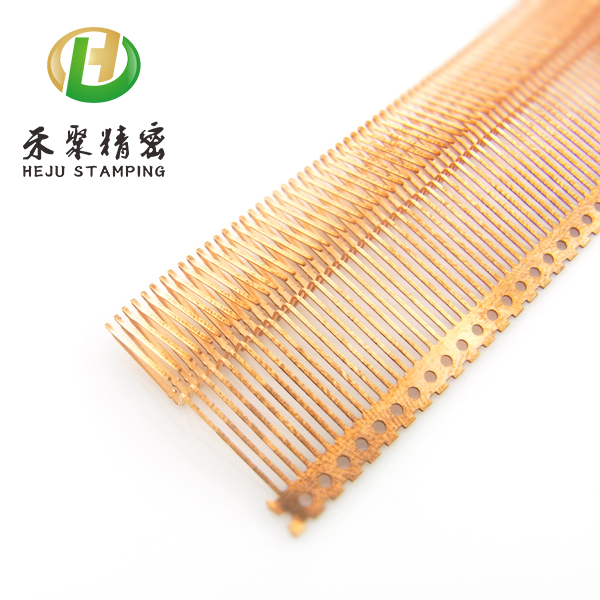

今天介紹的這款為我司內部編號：3-d的RJ端子，材料采用C5191，俗稱磷銅，T=0.3，電鍍規格使用環保鍍金10U"；

根據交期、量產總數和模具等各方面因素考量，沖速設定值為：500SPM（禾聚五金沖壓速度最高值可達1000SPM）。picth距離為1.27。

根據設計圖紙和客戶要求以及實際沖壓效果考量，本款編號3-d的RJ端子中，尺寸公差：+/-0.02；平面度：+/-0.05；正位度：+/-0.06；垂直度：+/-0.06；直線度：+/-0.06。成品重量約：0.05克/件。

根據成品測試表明，此成品特點為：端子彈性好，耐插拔1萬次以上。
成品用途：PC類網線端口用端子。
